کابل مخابراتی ۴ زوجی تمام مس (CU) فویل‌دار میسون | راهکار حرفه‌ای برای شبکه‌های ارتباطی پرظرفیت

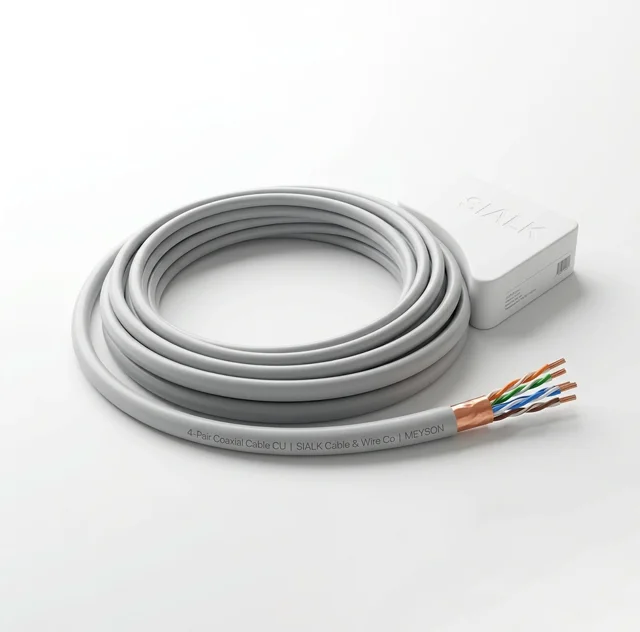

کابل مخابراتی ۴ زوجی تمام مس (CU) فویل‌دار برند MEYSON، پاسخ مستقیم صنایع سیم و کابل سیلک به نیاز روزافزون پروژه‌های ساختمانی و صنعتی برای کابل‌های مخابراتی پرظرفیت، پایدار و کم‌نویز است. این کابل که از ۸ رشته هادی مسی آنیل‌شده (۴ زوج مجزا) تشکیل شده، برای استفاده در سانترال‌های اداری، آیفون‌های تصویری چند واحدی، سیستم‌های ارتباط داخلی و زیرساخت‌های هوشمندسازی (BMS) طراحی شده است. استفاده از هادی کاملاً مس (CU) در کنار شیلد فویل‌دار، این کابل را از بسیاری از محصولات CCA متفرقه موجود در بازار متمایز می‌کند.

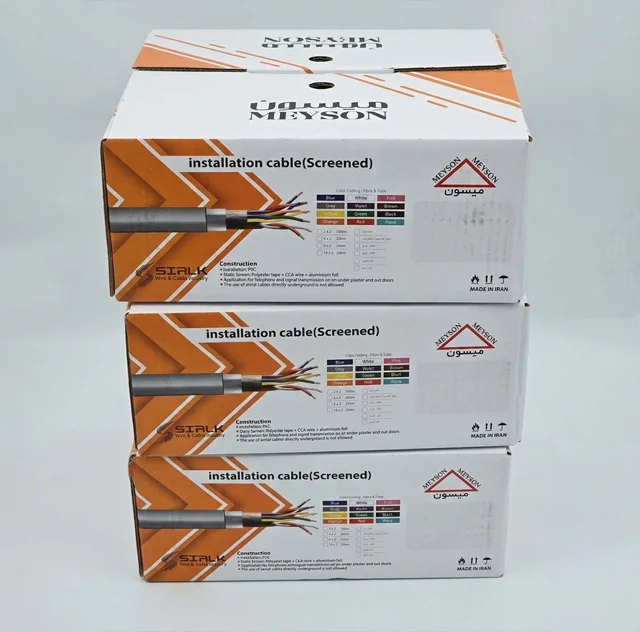

کابل ۴ زوجی تمام مس میسون در دو نسخه هوایی و زمینی و در بسته‌بندی استاندارد کلاف ۱۰۰ متری عرضه می‌شود تا مجریان سیستم‌های مخابراتی بتوانند متناسب با شرایط محیطی، بهترین انتخاب را انجام دهند. اگر در پروژه‌ای به دنبال تعادل بین ظرفیت زوج‌ها، کیفیت سیگنال، دوام مکانیکی و هزینه منطقی هستید، این مدل یکی از گزینه‌های مرجع در کلاس خود به‌شمار می‌آید.

ساختار فنی کابل ۴ زوجی تمام مس میسون

قلب این کابل، هادی‌های تمام مس آنیل‌شده (CU) هستند که به صورت زوج‌های به‌هم‌تابیده (Twisted Pair) آرایش یافته‌اند. این آرایش، در کنار شیلد فویل‌دار، نقش مهمی در کاهش تداخلات داخلی و خارجی ایفا می‌کند. تفاوت اصلی این کابل با مدل‌های CCA در همین نقطه آغاز می‌شود:

• هدایت الکتریکی بالا: مس خالص دارای رسانایی الکتریکی بسیار بیشتری نسبت به آلومینیوم است. این یعنی برای یک طول مشخص کابل، افت سیگنال کمتر، کیفیت صدای بالاتر و تصویر شفاف‌تر در مقایسه با کابل‌های آلومینیومی با روکش مس (CCA).

• مقاومت مکانیکی و انعطاف‌پذیری: مس آنیل‌شده در فرآیند تولید، به ساختاری نرم و منعطف می‌رسد که در برابر شکستگی ناشی از خم‌های مکرر یا ارتعاشات محیطی مقاومت بالاتری دارد. این ویژگی به‌خصوص در مسیرهایی که کابل مجبور است از زوایای متعدد عبور کند، اهمیت دارد.

• پایداری اتصال در طول زمان: مس در محل اتصالات، لحیم‌پذیری و ترمینال‌پذیری بهتری دارد. این موضوع باعث می‌شود در طول زمان، مقاومت تماسی در محل‌های اتصال افزایش نیافته و نویز اضافه به سیستم تزریق نشود.

شیلد فویل‌دار؛ سد دفاعی کابل در برابر نویز

در محیط‌های امروزی که مملو از منابع تداخل الکترومغناطیسی (EMI) مانند اینورترها، UPSها، موتورهای الکتریکی و کابل‌های برق قدرت است، استفاده از یک کابل مخابراتی بدون شیلد، ریسک بزرگی برای کیفیت شبکه محسوب می‌شود. در کابل مخابراتی ۴ زوجی تمام مس میسون، یک لایه فویل آلومینیومی-پلیمری به‌عنوان شیلد دور مجموعه زوج‌ها قرار گرفته است.

وظیفه این فویل، جذب و دفع میدان‌های مزاحم است. وقتی سیگنال‌های صوتی یا دیتا در زوج‌های مسی در حال انتقال هستند، هر گونه نویز القایی می‌تواند به‌سادگی خود را به شکل خش صدا، نویز پس‌زمینه یا اختلال در فرمان‌های کنترلی BMS نشان دهد. وجود شیلد فویل‌دار، این تداخلات را تا حد قابل‌توجهی کاهش داده و شبکه‌ای کم‌نویز و پایدار ایجاد می‌کند. نکته بسیار مهم این است که:

برای عملکرد کامل شیلد، اتصال آن به سیستم ارتینگ (Earth/Ground) در یکی از نقاط مرجع الزامی است.

مدل هوایی و زمینی؛ تفاوت در روکش و محل کاربرد

صنایع سیم و کابل سیلک با درک تفاوت شرایط محیطی، این کابل را در دو مدل ارائه کرده است:

کابل مخابراتی ۴ زوجی تمام مس مدل هوایی

مدل هوایی با روکش بیرونی مقاوم‌تر، معمولاً از جنس پلی‌اتیلن (PE) مقاوم در برابر UV تولید می‌شود. این روکش در برابر تابش مستقیم آفتاب، باران، رطوبت و تغییرات شدید دما بسیار پایدار است. این نسخه برای مسیرهای زیر مناسب است:

• اتصال بین دو ساختمان در یک مجتمع یا شهرک مسکونی

• مسیرهای روکار در محیط‌های نیمه‌باز یا صنعتی

• عبور کابل از روی دیوار یا سقف‌های دارای تماس مستقیم با محیط بیرون

استفاده از مدل هوایی در این شرایط، از ترک‌خوردگی، خشک شدن روکش و نفوذ رطوبت به مغزی کابل در طول زمان جلوگیری می‌کند.

کابل مخابراتی ۴ زوجی تمام مس مدل زمینی (داخلی)

مدل زمینی با روکش PVC انعطاف‌پذیر طراحی شده که برای نصب در مسیرهای داخلی ساختمان، داکت‌های پلاستیکی، رایزرها و لوله‌های PVC کاملاً مناسب است. این مدل خصوصاً برای پروژه‌هایی که شبکه ارتباطی در داخل سازه اجرا می‌شود، گزینه‌ای اقتصادی و منطقی است. ویژگی‌های کلیدی نسخه زمینی عبارتند از:

• انعطاف‌پذیری بالا برای عبور از زوایا و مسیرهای طولانی داخل لوله

• مقاومت مناسب در برابر سایش داخلی و کشش در حین نصب

• نصب آسان‌تر در فضاهای محدود، با حداقل ریسک آسیب به هادی‌ها

کاربردهای حرفه‌ای کابل ۴ زوجی تمام مس میسون

ظرفیت ۴ زوج (۸ رشته) این کابل، آن را برای طیف وسیعی از کاربردهای مخابراتی و کنترلی مناسب می‌کند:

1. سیستم‌های سانترال اداری و تجاری: امکان اختصاص چندین خط تلفن، داخلی و مسیر سیگنال در یک کابل واحد. این موضوع باعث کاهش تعداد کابل‌ها در داکت، نظم بیشتر تابلوهای مخابراتی و مدیریت آسان‌تر شبکه می‌شود.

2. آیفون‌های تصویری چند واحدی: در ساختمان‌های چند واحدی، می‌توان از زوج‌های مختلف این کابل برای انتقال تصویر، صوت و فرمان در یک مسیر واحد استفاده کرد، بدون آن‌که نگران تداخل بین خطوط باشید.

3. سیستم‌های هوشمندسازی (BMS): مناسب برای انتقال سیگنال‌های کنترلی بین سنسورها، کلیدهای هوشمند، ماژول‌های ورودی/خروجی و کنترلر مرکزی. استفاده از هادی مسی باعث می‌شود دیتای کنترلی با تأخیر و افت کم منتقل شود.

4. شبکه‌های ارتباط داخلی (Intercom): در بیمارستان‌ها، هتل‌ها، مدارس و مجتمع‌های اداری که نیاز به ارتباط داخلی بین اتاق‌ها وجود دارد، این کابل یک راه‌حل پایدار و قابل اعتماد فراهم می‌کند.

اصول نصب حرفه‌ای برای حفظ کیفیت کابل

برای اینکه کابل مخابراتی ۴ زوجی تمام مس میسون، بهترین عملکرد خود را در طول سال‌ها حفظ کند، رعایت برخی نکات اجرایی ضروری است:

• جدا کردن مسیر کابل مخابراتی از کابل برق: هرگز کابل‌های مخابراتی و برق ۲۲۰ ولت را در یک لوله یا سینی مشترک عبور ندهید. در صورت اجبار به هم‌مسیر بودن، حداقل فاصله ۲۰ تا ۳۰ سانتی‌متر را رعایت کنید.

• کنترل شعاع خمش: حداقل شعاع خمش توصیه‌شده، حدود ۸ تا ۱۰ برابر قطر کابل است. خم‌های تند و زاویه‌های ۹۰ درجه‌ای شدید، می‌توانند به تدریج باعث شکستگی داخلی هادی‌ها شوند.

• استفاده از ابزار مناسب برای لخت کردن: از سیم‌لخت‌کن (Stripper) مناسب استفاده کنید تا روکش و شیلد بدون آسیب به رشته‌های مسی جدا شوند. هر گونه قطع‌شدگی یا نازک‌شدن رشته‌ها، نقطه‌ای برای ایجاد نویز یا قطعی در آینده خواهد بود.

• مدیریت شیلد فویل: فویل را در انتهای کابل به‌صورت مرتب جمع کرده و با سیم ارت به ترمینال Earth متصل کنید. اگر شیلد در هوا رها شود، عملکرد آن در دفع نویز کامل نخواهد بود.

مزیت‌های انتخاب کابل تمام مس (CU) در برابر CCA

شاید در نگاه اول، کابل‌های CCA با قیمت پایین‌تر وسوسه‌انگیز به نظر برسند؛ اما در عمل و در چرخه عمر شبکه، هزینه‌های پنهان زیادی ایجاد می‌کنند. برخی از تفاوت‌های کلیدی عبارتند از:

• افت سیگنال کمتر: در مسیرهای طولانی، کابل CCA به‌مرور با افت کیفیت صدا، نویز و ناپایداری مواجه می‌شود، در حالی‌که کابل تمام مس میسون پایداری خود را حفظ می‌کند.

• دوام اتصالات: اتصالات CCA بیشتر مستعد شل شدن، اکسید شدن و ایجاد مقاومت تماسی هستند. این یعنی پس از چند سال، احتمال بروز نویز و قطعی در شبکه بیشتر می‌شود.

• سرمایه‌گذاری بلندمدت: در پروژه‌های حرفه‌ای، هزینه تعمیر و اعزام نیروی فنی برای رفع اشکال، از اختلاف قیمت اولیه مس و CCA بسیار بالاتر است. انتخاب کابل تمام مس، عملاً نوعی بیمه برای شبکه مخابراتی شماست.

چرا کابل مخابراتی ۴ زوجی تمام مس میسون انتخاب درستی است؟

برند MEYSON در صنایع سیم و کابل سیلک با هدف ارائه محصولاتی تولید می‌شود که از نظر کیفیت هادی، یکنواختی روکش، دقت در تابیدن زوج‌ها و ضخامت شیلد، کاملاً مطابق با نیاز متخصصان بازار ایران باشد. ما می‌دانیم که پیمانکاران، نصابان سیستم‌های حفاظتی و مجریان BMS به کابلی نیاز دارند که در طول سال‌ها، دوباره آن‌ها را به محل پروژه برنگرداند.

کابل مخابراتی ۴ زوجی تمام مس میسون، با هادی مس آنیل‌شده، شیلد فویل‌دار کارآمد، روکش مقاوم در مدل‌های هوایی و زمینی و بسته‌بندی ۱۰۰ متری استاندارد، یک گزینه مطمئن برای پروژه‌های کوچک تا متوسط است. چه در حال تجهیز یک ساختمان اداری باشید، چه یک مجتمع مسکونی چند بلوکی، این کابل می‌تواند بخش مهمی از ستون فقرات ارتباطی پروژه شما را تشکیل دهد.

برای استعلام قیمت روز، مشاوره فنی جهت انتخاب بین مدل هوایی و زمینی، و ثبت سفارش کلاف‌های ۱۰۰ متری، با کارشناسان ما در ارتباط باشید.
