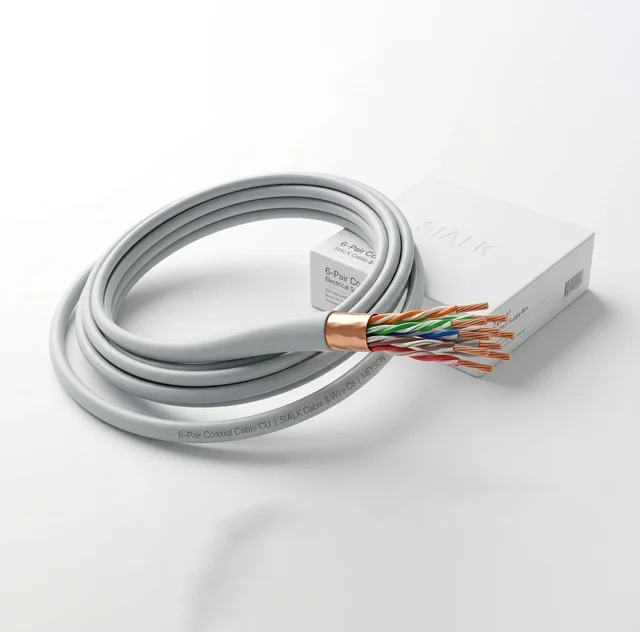

کابل مخابراتی ۶ زوجی تمام مس (CU) فویل‌دار میسون | ستون فقرات ارتباطی ساختمان‌های بزرگ

در پروژه‌های بزرگ مخابراتی و ساختمانی، جایی که تعداد خطوط تلفن، مسیرهای آیفون، بستر ارتباط داخلی و شبکه‌های کنترلی هوشمند رو به افزایش است، استفاده از کابل‌های کم‌ظرفیت دیگر پاسخگو نیست. در چنین شرایطی، کابل مخابراتی ۶ زوجی تمام مس (CU) فویل‌دار برند MEYSON که توسط صنایع سیم و کابل سیلک تولید می‌شود، به عنوان یک راه‌حل حرفه‌ای و پایدار مطرح است. این کابل با داشتن ۱۲ رشته هادی مسی (۶ زوج مجزا)، امکان تجمیع چندین مسیر ارتباطی در یک کابل واحد را فراهم می‌کند و به همین دلیل در بسیاری از پروژه‌های اداری، تجاری و مجتمع‌های مسکونی بزرگ، به‌عنوان یکی از گزینه‌های اصلی زیرساخت انتخاب می‌شود.

استفاده از هادی کاملاً مس آنیل‌شده (CU) در کنار شیلد فویل‌دار و تولید در دو مدل هوایی و زمینی، این کابل را برای مسیرهای داخلی و بین ساختمانی، به گزینه‌ای بسیار مطمئن با عملکرد پایدار در طول سال‌ها تبدیل کرده است. عرضه در کلاف ۱۰۰ متری نیز مدیریت مصرف، انبارداری و اجرای پروژه را برای مجریان ساده‌تر کرده است.

ساختار فنی کابل ۶ زوجی تمام مس میسون

هسته اصلی این کابل را ۱۲ رشته هادی مسی با خلوص بالا تشکیل می‌دهد که به صورت ۶ زوج به‌هم‌تابیده (6 × Twisted Pair) آرایش یافته‌اند. هر زوج برای یک مسیر مستقل سیگنال (صوت، دیتا، فرمان) قابل استفاده است. ویژگی‌های کلیدی ساختار هادی عبارتند از:

• مس آنیل‌شده (Annealed Copper): فرآیند آنیل باعث افزایش انعطاف‌پذیری، کاهش شکنندگی و بهبود رفتار مکانیکی هادی در برابر خم‌های متعدد می‌شود؛ این یعنی امکان کابل‌کشی در مسیرهای پیچیده با ریسک کمتر آسیب به مغزی.

• رسانایی الکتریکی بالا: مس خالص در برابر CCA (آلومینیوم با روکش مس) دارای مقاومت الکتریکی کمتر است، یعنی افت سیگنال و تلفات کمتری در طول مسیر، مخصوصاً در پروژه‌هایی که طول کابل‌ها بالاست.

• پایداری در اتصالات: هادی مسی در ترمینال‌ها، پچ پنل‌ها، ترمینال‌بلوک‌های سانترال و شانه‌های مخابراتی عملکرد بهتری دارد و در طول زمان دچار اکسیداسیون مخرب و افزایش مقاومت تماسی نمی‌شود.

شیلد فویل‌دار؛ حفاظت از ۶ زوج در برابر نویز محیطی

هرچه تعداد زوج‌های یک کابل بیشتر می‌شود، احتمال تداخل داخلی (Crosstalk) و تأثیر نویز خارجی بر سیگنال‌ها هم بیشتر خواهد بود. به‌همین دلیل، در کابل مخابراتی ۶ زوجی میسون، از یک لایه شیلد فویل آلومینیومی-پلیمری دور مجموعه زوج‌ها استفاده شده است که چند نقش مهم ایفا می‌کند:

• کاهش تداخل بین زوج‌ها: با توجه به تراکم ۶ زوج در کنار هم، فویل به کاهش انتقال میدان‌های مزاحم بین زوج‌های مجاور کمک کرده و کیفیت سیگنال هر مسیر را بهبود می‌دهد.

• محافظت در برابر EMI و RFI: در ساختمان‌های اداری و صنعتی امروز، حضور کابل‌های برق قدرت، درایوها، UPSها و تجهیزات صنعتی، سطح نویز الکترومغناطیسی محیط را بالا می‌برد. شیلد فویل‌دار مانند یک سد محافظ عمل کرده و از ورود این نویزها به هادی‌های مخابراتی جلوگیری می‌کند.

• پایداری سیگنال در کاربردهای حساس: در سیستم‌های BMS، سانترال پیشرفته و ارتباطات کنترل، هر گونه اختلال کوچک می‌تواند باعث خطا در عملکرد سیستم شود. وجود فویل، بستر انتقالی پایدار و قابل اعتماد ایجاد می‌کند.

نکته مهم: برای بهره‌گیری کامل از کارایی شیلد، لازم است فویل در یکی از دو انتهای کابل (یا مطابق طراحی سیستم) به سیستم ارت (Earth) متصل شود. رها کردن شیلد بدون اتصال، اثر حفاظتی آن را کاهش می‌دهد.

مدل هوایی و زمینی؛ انتخاب بر اساس شرایط پروژه

کابل ۶ زوجی تمام مس میسون، در دو نسخه روکش متفاوت تولید می‌شود تا پاسخگوی شرایط محیطی مختلف باشد:

۱. کابل مخابراتی ۶ زوجی تمام مس فویل‌دار مدل هوایی

مدل هوایی با روکش پلی‌اتیلن (PE) مقاوم در برابر UV تولید می‌شود. این روکش به طور مخصوص برای فضاهای باز و نیمه‌باز طراحی شده است:

• مقاومت بالا در برابر تابش مستقیم آفتاب و جلوگیری از خشک و شکننده شدن روکش در طول زمان

• تحمل بهتر در برابر باران، رطوبت و تغییرات دمایی شدید

• مناسب برای مسیرهای ارتباطی بین چند ساختمان، پشت‌بام‌ها، دیوارهای محوطه و مسیرهای روکار در فضای آزاد

در پروژه‌هایی که شبکه مخابراتی بین بلوک‌های مختلف یک مجتمع، یا بین ساختمان نگهبانی و ساختمان‌های اصلی برقرار می‌شود، مدل هوایی گزینه‌ای استاندارد و ایمن محسوب می‌شود.

۲. کابل مخابراتی ۶ زوجی تمام مس فویل‌دار مدل زمینی (داخلی)

مدل زمینی با روکش PVC انعطاف‌پذیر عرضه می‌شود که برای استفاده در داخل ساختمان، داکت‌ها، رایزرها، کف‌خواب‌ها و لوله‌های PVC یا پلی‌اتیلن مناسب است:

• انعطاف‌پذیری بالا برای عبور از زوایای متعدد و مسیرهای طولانی داخل لوله

• مقاومت خوب در برابر سایش درون داکت‌ها و کانال‌ها

• نصب آسان‌تر برای نصابان، بدون نیاز به اعمال نیروی کششی زیاد

این مدل در پروژه‌های اداری-تجاری بزرگ، برج‌های مسکونی، بیمارستان‌ها و هتل‌ها برای اجرای شبکه مرکزی مخابرات، آیفون و BMS در ستون‌ها و رایزرها، کاربرد گسترده‌ای دارد.

کاربردهای تخصصی کابل ۶ زوجی تمام مس میسون

ترکیب ۶ زوج مخابراتی، این کابل را برای تجمیع چندین سرویس در یک مسیر بسیار مناسب کرده است. برخی از کاربردهای متداول و حرفه‌ای عبارتند از:

1. شبکه‌های سانترال پرظرفیت: در سازمان‌ها و ادارات بزرگ که تعداد خطوط داخلی و تماس‌های هم‌زمان بالاست، می‌توان از زوج‌های مختلف این کابل جهت اختصاص خطوط ورودی/خروجی، داخلی‌های ویژه و مسیرهای سیگنال استفاده کرد.

2. آیفون‌های تصویری در مجتمع‌های چند بلوکی: یک کابل ۶ زوجی می‌تواند چند مسیر تصویر، صوت و فرمان را در یک مسیر واحد پوشش دهد. این موضوع، شلوغی داخل داکت‌ها را کم کرده و مدیریت کابل‌کشی را ساده‌تر می‌کند.

3. سیستم‌های هوشمندسازی ساختمان (BMS): برای ارتباط بین کنترلر اصلی، ماژول‌های ورودی/خروجی، سنسورها و عملگرها (Actuatorها) می‌توان از زوج‌های مختلف بهره برد. وجود هادی تمام مس، تأخیر کم و پایداری سیگنال کنترلی را تضمین می‌کند.

4. سیستم‌های امنیتی و حفاظتی: انتقال سیگنال‌های دزدگیر، اعلام حریق، حسگرهای محیطی و اینترکام‌های امنیتی با استفاده از زوج‌های متعدد در یک کابل واحد امکان‌پذیر است.

5. ارتباطات داخلی (Intercom) در بیمارستان‌ها و هتل‌ها: با بهره‌گیری از ۶ زوج، امکان راه‌اندازی چندین نقطه تماس و سرویس موازی در یک مسیر فراهم می‌شود.

اصول نصب و اجرای صحیح کابل ۶ زوجی

به دلیل اهمیت بالای این کابل در ستون فقرات ارتباطی ساختمان، رعایت اصول نصب زیر به‌شدت توصیه می‌شود:

• تفکیک مسیر از کابل‌های برق: کابل‌های مخابراتی و کنترلی را در حد امکان در مسیری جدا از کابل‌های برق قدرت عبور دهید. در صورت اجبار، فاصله حداقل ۲۰ تا ۳۰ سانتی‌متر و ترجیحاً استفاده از سینی مجزا را رعایت کنید.

• کنترل شعاع خمش: شعاع خمش حداقل ۸ تا ۱۰ برابر قطر کابل را در تمام مسیرها رعایت کنید. خم‌های تند در باکس‌ها یا داخل داکت‌ها، در طول زمان می‌تواند باعث آسیب به هادی‌ها و ایجاد قطعی‌های مقطعی شود.

• عدم کشش بیش از حد: هنگام عبور کابل از داخل لوله، از روان‌کننده‌های مجاز استفاده کنید و از اعمال نیروی کششی زیاد خودداری نمایید تا هادی‌های داخلی کشیده و نازک نشوند.

• لخت‌کردن اصولی: برای جداسازی روکش و فویل، از ابزارهای استاندارد (Stripper) استفاده کنید و از بریدن، زخمی کردن یا کم شدن سطح مقطع رشته‌های مسی جلوگیری کنید.

• مدیریت شیلد: فویل را در انتهای کابل مرتب جمع کرده و طبق طراحی سیستم، به ارت متصل نمایید. این کار هم از نظر حفاظتی و هم از نظر کاهش نویز، اهمیت زیادی دارد.

مزیت هادی تمام مس (CU) در کابل ۶ زوجی نسبت به CCA

هر چه ظرفیت کابل بالاتر می‌رود (تعداد زوج‌ها بیشتر می‌شود)، حساسیت انتخاب جنس هادی نیز افزایش می‌یابد. استفاده از هادی تمام مس در کابل ۶ زوجی میسون مزایای زیر را به همراه دارد:

• افت کمتر در طول‌های بالا: در پروژه‌هایی که مسیر کابل‌کشی طولانی است، تفاوت بین مس و CCA کاملاً محسوس می‌شود؛ مس باعث حفظ سطح سیگنال، کاهش نویز و جلوگیری از افت کیفیت ارتباط می‌شود.

• دوام بلندمدت: اتصالات مسی در برابر گذر زمان، تغییرات دما و رطوبت، پایداری بیشتری دارند و کمتر دچار مشکلاتی مثل جرقه، قطعی و نویز می‌شوند.

• کاهش هزینه‌های نگهداری: هر بار نقص در شبکه، به معنی اعزام تکنسین، اتلاف زمان و هزینه است. با انتخاب کابل تمام مس، عملاً از بسیاری از این خرابی‌های ناشی از کیفیت هادی پیشگیری می‌شود.

چرا کابل مخابراتی ۶ زوجی تمام مس میسون انتخابی حرفه‌ای است؟

MEYSON به‌عنوان برند تخصصی صنایع سیم و کابل سیلک، بر تولید کابل‌هایی تمرکز دارد که برای شرایط واقعی پروژه‌های ایرانی طراحی شده‌اند؛ یعنی:

• هادی تمام مس با خلوص کنترل‌شده و آنیل استاندارد

• تابیدن دقیق زوج‌ها برای کاهش Crosstalk

• شیلد فویل‌دار مؤثر برای محیط‌های پرنویز

• روکش‌های مناسب مدل‌های هوایی و زمینی

• بسته‌بندی ۱۰۰ متری برای مدیریت راحت‌تر پروژه‌ها

اگر در حال طراحی یا اجرای زیرساخت مخابراتی یک برج مسکونی، مجتمع تجاری، هتل، بیمارستان، دانشگاه یا سازمان بزرگ هستید، کابل مخابراتی ۶ زوجی تمام مس فویل‌دار میسون، یکی از گزینه‌های مطمئن برای ایجاد ستون فقرات ارتباطی پروژه شماست.

برای استعلام قیمت به‌روز، انتخاب بین مدل هوایی و زمینی و دریافت مشاوره فنی متناسب با پروژه، با ما تماس بگیرید.
