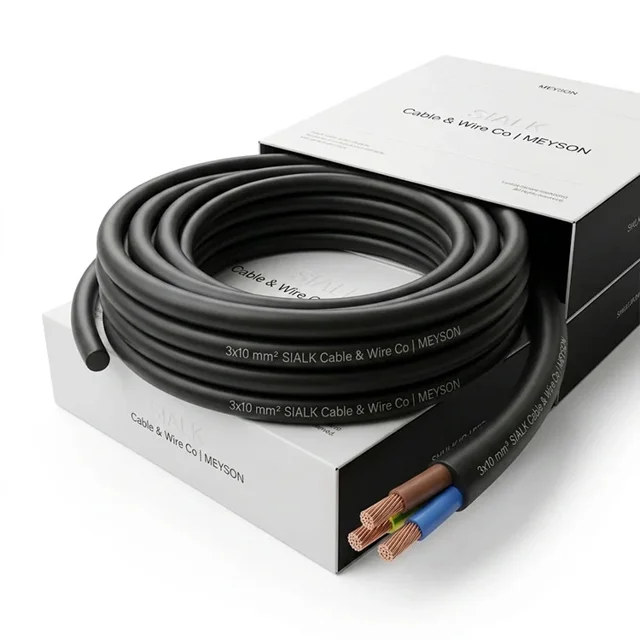

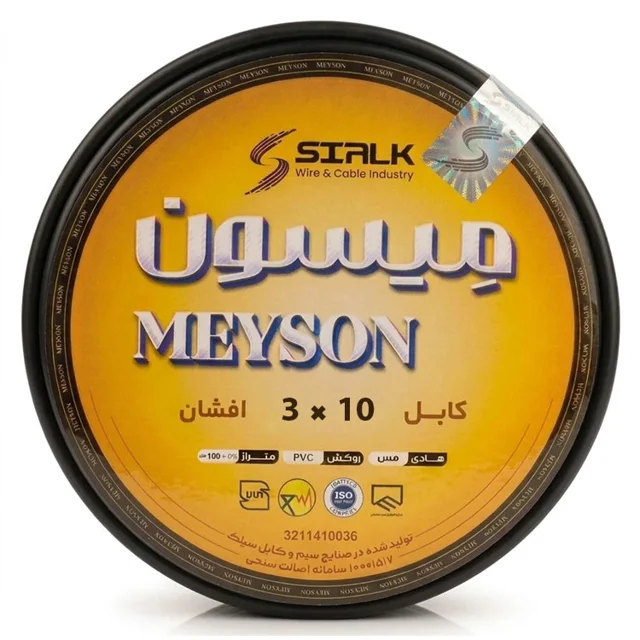

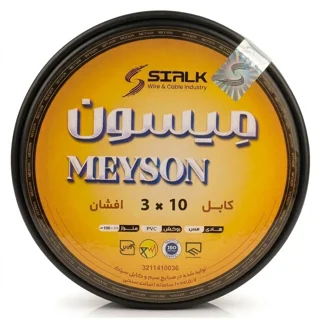

کابل افشان ۱۰×۳ میسون (MEYSON)؛ دژ تسخیرناپذیر در شبکه توزیع انرژی صنعتی
در قلب تپنده هر مجموعه صنعتی یا زیرساختی، کابلها به عنوان شریانهای اصلی انتقال انرژی عمل میکنند. کابل افشان ۱۰×۳ میسون (MEYSON) که با استاندارد فنی دقیق و سطح مقطع ۱۰ میلیمتر مربع در ۳ رشته طراحی شده، محصولی است که نه تنها استانداردهای ملی را پشت سر گذاشته، بلکه به عنوان یک مرجع فنی در پروژههای سنگین توزیع برق شناخته میشود. استفاده از مس خالص، عایقبندی مهندسی و رعایت دقیق استانداردهای ابعادی، این کابل را به انتخابی اول مهندسین برق در محیطهای صنعتی تبدیل کرده است.
تحلیل ساختاری و مشخصات فنی کابل ۱۰×۳ میسون
زمانی که صحبت از جریانهای بالا و بارهای الکتریکی مداوم در میان است، ساختار کابل ۱۰×۳ باید فراتر از حد معمول باشد. کابل ۱۰×۳ میسون محصولی است که با دقتی وسواسگونه تولید شده است تا در برابر تنشهای الکتریکی و فیزیکی ایستادگی کند.
ساختار هادی و مقاومت الکتریکی
هر رشته از این کابل متشکل از رشتههای مسی آنیلشده کلاس ۵ است. فرآیند آنیلکاری در کارخانه میسون باعث شده تا انعطافپذیری کابل به حداکثر برسد؛ به طوری که در هنگام عبور از سینیهای کابل (Cable Trays) و لولههای برق با زوایای تند، کابل دچار شکستگی یا خستگی نمیشود. مس آنیلشده با خلوص بالا، مقاومت اهمی را به شدت کاهش داده و موجب میشود افت ولتاژ در مسیرهای طولانی به حداقل برسد. این ویژگی یعنی راندمان بیشتر الکتروموتورها، کاهش دمای تجهیزات کنترلی و جلوگیری از اتلاف انرژی گرمایی که خود یکی از عوامل اصلی خرابی در مدارهای برق سنگین است.
ویژگیهای متمایز روکش و عایق PVC
روکش کابل ۱۰×۳ میسون از آمیزه PVC گرید صنعتی ساخته شده است. این متریال نه تنها در برابر سایش فیزیکی مقاوم است، بلکه در شرایط محیطی سخت مانند کارخانجات شیمیایی، محیطهای مرطوب، و فضاهای دارای ارتعاش شدید، پایداری خود را حفظ میکند. ضخامت روکش طبق استانداردهای IEC و ISIRI محاسبه شده است تا در برابر ضربات ناگهانی و یا فشارهای وارده در هنگام نصب، دچار پارگی نگردد.
مشخصات کلیدی کابل افشان ۱۰×۳:
سطح مقطع: ۱۰ میلیمتر مربع (واقعی و استاندارد).
تعداد رشته: ۳ رشته (سه فاز یا فاز/نول/ارت).
کلاس هادی: کلاس ۵ (افشان فوق منعطف).
نوع عایق: PVC با چگالی بالا و مقاوم در برابر حرارت.
ولتاژ نامی: ۳۰۰/۵۰۰ ولت.
بازه دمایی: عملکرد بهینه از ۵- تا ۷۰+ درجه سانتیگراد.
حوزههای کاربرد کابل ۱۰×۳ در صنایع سنگین
تنوع کاربرد کابل ۱۰×۳ میسون به دلیل قابلیت جریاندهی بالا، آن را به یک محصول همه فن حریف تبدیل کرده است:
تغذیه اصلی تابلوهای توزیع: این کابل به عنوان مسیر انتقال برق از تابلوی اصلی به تابلوی فرعی در کارگاههای کوچک و متوسط استفاده میشود و پایداری ولتاژ را در دستگاههای حساس تضمین میکند.
الکتروموتورهای صنعتی: در صنایعی که نیاز به راهاندازی موتورهای سه فاز سبک تا متوسط دارند، این کابل به دلیل مقاومت در برابر لرزش، انتخابی ایدهآل است.
پمپهای آب و سیستمهای کشاورزی: در تأمین برق پمپهای شناور و سیستمهای آبیاری که کابل باید در برابر رطوبت و فشار آب زیرزمینی یا سطحی مقاوم باشد، کابل ۱۰×۳ میسون عملکردی عالی دارد.
تأسیسات روشنایی گسترده: در پروژههای روشنایی فضای باز، معابر صنعتی و پارکینگهای بزرگ، این کابل جهت انتقال جریان به خطوط روشنایی متعدد استفاده میشود.
چالشهای فنی و مزیتهای میسون در مقابله با آنها
بزرگترین چالش در کابلهای صنعتی، پدیده "داغ شدن کابل" یا "حرارت بیش از حد" است. کابلهای غیر استاندارد که سطح مقطع واقعی ندارند یا از مس آلیاژی استفاده میکنند، در جریانهای بالا به سرعت داغ شده و باعث ذوب شدن عایق و در نهایت اتصال کوتاه میشوند. کابل ۱۰×۳ میسون با تکیه بر تستهای کنترل کیفیت سختگیرانه، این چالش را به طور کامل مرتفع کرده است.
مزیت رقابتی در بهرهوری انرژی
استفاده از این کابل یک سرمایهگذاری بلندمدت است. کاهش اتلاف حرارتی به معنای کاهش قبض برق و طولانیتر شدن عمر سایر تجهیزات برقی است. وقتی مقاومت کابل کم باشد، موتورها با گشتاور نامی خود کار کرده و دچار لرزش یا کاهش دور نمیشوند. این امر برای ماشینآلات دقیق که حساسیت بالایی دارند، بسیار تعیینکننده است.
راهنمای نصب و نگهداری حرفهای
برای اطمینان از عملکرد صد درصدی کابل ۱۰×۳، رعایت استانداردهای زیر توصیه میشود:
استفاده از سرسیم و کابلشو: به دلیل سطح مقطع ۱۰ میلیمتر، حتماً از کابلشوهای استاندارد در ترمینالها استفاده کنید تا از ایجاد نقاط داغ (Hotspot) جلوگیری شود.
شعاع خمش: از خم کردن بیش از حد کابل در نقاط ورودی تابلوها خودداری کنید. رعایت شعاع خمش مجاز، عمر عایق را تا دو برابر افزایش میدهد.
محافظت فیزیکی: در محیطهای پرتردد، از لولههای خرطومی فلزی (فلکسیبل) یا سینیهای کابل استفاده نمایید تا کابل در معرض ضربات مکانیکی قرار نگیرد.
جدول ظرفیت جریاندهی در شرایط محیطی مختلف
محیط نصب | ظرفیت جریان (آمپر) |
|---|
در هوای آزاد (سینی کابل) | ۵۵ تا ۶۰ آمپر |
در داخل لوله یا داکت | ۴۵ تا ۵۰ آمپر |
در دفن مستقیم در خاک | ۴۰ تا ۴۵ آمپر |
نکته فنی: اعداد فوق تقریبی بوده و بسته به طول مسیر و دمای محیط باید با ضرایب تصحیح محاسبه شوند. برای پروژههای دقیق، مشاوره با مهندس ناظر یا واحد فنی توصیه میگردد.
چرا کابل ۱۰×۳ میسون انتخاب مهندسین است؟
در بازاری که پر از محصولات بیکیفیت و غیر استاندارد است، کابل میسون با ارائه تضمین کیفیت و رعایت دقیق سطح مقطع اسمی، امنیت پروژههای شما را تضمین میکند. پایداری اتصالات، طول عمر عایق، انعطافپذیری بالا و قیمت رقابتی، چهار ستون اصلی موفقیت برند میسون در بازار سیم و کابل ایران است.
جهت دریافت لیست قیمت همکاری، استعلام موجودی برای پروژههای بزرگ و دریافت کاتالوگ فنی، با واحد فروش ما تماس حاصل فرمایید. ما آمادگی داریم تا بهترین شرایط خرید را برای کارفرمایان و پیمانکاران محترم فراهم نماییم.
09991013444
کابل ۱۰×۳ میسون؛ انتخابی هوشمندانه برای زیرساختهای پایدار. با تکیه بر دانش فنی و متریال درجه یک، ما در کنار شما هستیم تا جریان بیوقفه را تجربه کنید. جهت کسب اطلاعات بیشتر یا طرح سوالات فنی خود با کارشناسان ما در تماس باشید. ارسال سریع به تمامی نقاط کشور امکانپذیر است.
