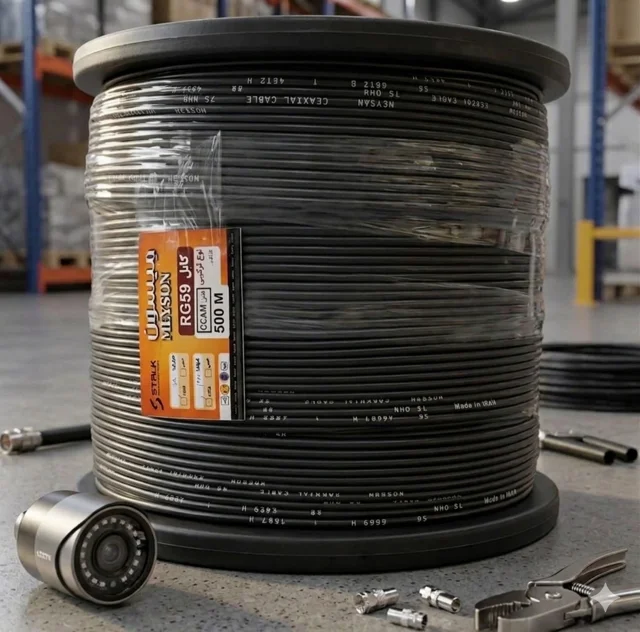

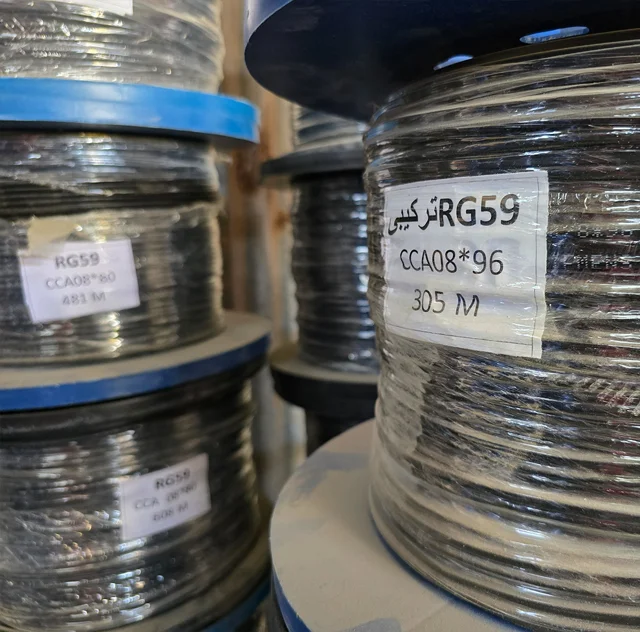

کابل RG59 ترکیبی CCAM میسون ۹۶ رشته (2×96×0.7) | راهکاری اقتصادی برای سیستم‌های نظارت تصویری

انتخاب کابل مناسب در پروژه‌های دوربین مداربسته، تفاوت بین یک سیستم پایدار و یک سیستم پرنویز و پرخرابی را رقم می‌زند. کابل RG59 ترکیبی CCAM میسون ۹۶ رشته (2×96×0.7)، محصولی است که برای ایجاد تعادل بین کیفیت قابل قبول و هزینه اقتصادی طراحی شده است. برند MEYSON، زیرمجموعه صنایع سیم و کابل سیلک، این کابل را به‌طور ویژه برای پروژه‌هایی تولید کرده که به دنبال کاهش هزینه، اما حفظ استانداردهای فنی پایه هستند.

CCAM یعنی چه و چرا در کابل RG59 ترکیبی استفاده می‌شود؟

هادی CCAM مخفف Copper Clad Aluminium Magnesium است؛ یعنی هادی از آلومینیوم آلیاژی (با منیزیم) ساخته شده که سطح آن با لایه‌ای از مس پوشانده شده است.

• سبک‌تر از مس خالص: استفاده از CCAM باعث کاهش وزن کابل می‌شود؛ همین موضوع حمل، نصب و عبور کابل از سینی‌ها و داکت‌ها را آسان‌تر می‌کند.

• قیمت پایین‌تر نسبت به CU: قیمت آلومینیوم کمتر از مس است؛ بنابراین کابل‌های CCAM نسبت به کابل‌های تمام‌مس، اقتصادی‌تر هستند.

• روکش مس برای سازگاری سیگنال: لایه بیرونی مس، امکان عبور سیگنال RF (سیگنال تصویری دوربین) را با تلفات قابل قبول در متراژهای استاندارد فراهم می‌کند.

در کابل RG59 ترکیبی CCAM، این ساختار هوشمندانه به شما کمک می‌کند تا در پروژه‌هایی با بودجه محدود، هنوز هم کیفیتی مناسب و پایدار به دست آورید؛ به شرطی که متراژها و استانداردهای نصب را رعایت کنید.

ساختار فنی کابل RG59 ترکیبی CCAM میسون (2×96×0.7)

۱. بخش کواکسیال (تصویر)

• هادی مرکزی: از جنس CCAM (آلومینیوم آلیاژی با روکش مس) با قطر استاندارد RG59، طراحی شده برای امپدانس اسمی ۷۵ اهم.

• دی‌الکتریک: پلی‌اتیلن فوم‌دار (Foamed PE) با ثابت دی‌الکتریک کنترل‌شده برای حفظ امپدانس و حداقل کردن تلفات.

• شیلد ۹۶ رشته‌ای: شیلدی بافته‌شده با ۹۶ رشته CCAM که تراکم بالایی دارد و نقش مهمی در دفع نویز الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) ایفا می‌کند.

• روکش میانی: لایه PVC یا PE که بخش تصویر را از بخش برق جدا می‌کند.

۲. بخش برق (۲×۰.۷)

• دو رشته هادی: ۲ رشته CCAM با قطر اسمی ۰.۷ میلی‌متر، مناسب برای تغذیه ۱۲ ولت DC دوربین‌های مداربسته در متراژهای رایج.

• جنس: CCAM با روکش رنگی (مثلاً قرمز/مشکی) جهت تشخیص راحت قطب مثبت و منفی.

• کاربری: انتقال برق از آداپتور مرکزی یا منبع تغذیه تا خود دوربین.

۳. روکش بیرونی

• جنس: PVC مقاوم در برابر سایش، خم شدن‌های متوالی و ضربه‌های سبک.

• انعطاف‌پذیری: به دلیل استفاده از CCAM وزن کلی کابل پایین‌تر است و این موضوع عبور کابل از لوله‌ها و داکت‌ها را ساده‌تر می‌کند.

کاربردهای کابل RG59 ترکیبی CCAM میسون ۹۶ رشته

• سیستم‌های دوربین مداربسته AHD, TVI, CVI: مناسب برای رزولوشن‌های HD و Full HD در متراژهای متعارف (مثلاً ۳۰ تا ۶۰ متر).

• پروژه‌های مسکونی و اداری اقتصادی: ساختمان‌ها، فروشگاه‌ها، دفاتر اداری، مغازه‌ها و انبارهایی که هزینه نهایی پروژه برایشان مهم است.

• نصب سریع و تمیز: پروژه‌هایی که در آنها تعداد دوربین‌ها بالاست و نصاب می‌خواهد کابل‌کشی را با حداقل شلوغی انجام دهد.

مزایا و محدودیت‌های CCAM نسبت به تمام‌مس (CU)

مزایا

• قیمت مقرون‌به‌صرفه: کاهش قابل توجه هزینه کابل نسبت به مدل‌های تمام‌مس.

• وزن کمتر: حمل، نصب و اجرای کابل راحت‌تر است؛ مخصوصاً در پروژه‌هایی با تعداد بالای دوربین.

• شیلد ۹۶ رشته‌ای: با وجود CCAM بودن، تراکم ۹۶ رشته‌ای شیلد به‌خوبی از سیگنال تصویر در برابر نویز محافظت می‌کند.

محدودیت‌ها (نکات مهم انتخاب)

• افت سیگنال نسبت به CU: در متراژهای خیلی طولانی، CCAM نسبت به CU افت بیشتری دارد؛ بنابراین این کابل برای متراژهای استاندارد توصیه می‌شود، نه لینک‌های بسیار بلند.

• افت ولتاژ برق: چون هادی برق هم CCAM است، در فواصل بالاتر باید مراقب افت ولتاژ باشید و در صورت نیاز از آداپتورهای با ولتاژ کمی بالاتر (مثلاً ۱۳–۱۴ ولت) یا تغذیه نزدیک به دوربین استفاده کنید.

مقایسه RG59 ترکیبی CCAM ۹۶ رشته میسون با مدل تمام‌مس

نکات نصب و اجرای حرفه‌ای

• فاصله از کابل‌های برق: حتی با شیلد ۹۶ رشته‌ای، بهتر است کابل RG59 ترکیبی را در کنار کابل‌های برق فشار قوی عبور ندهید تا نویز احتمالی به حداقل برسد.

• استفاده از فیش‌های BNC باکیفیت: کیفیت سوکت‌زنی در کابل‌های CCAM بسیار مهم است؛ حتماً از ابزار لخت‌کن و پرس استاندارد استفاده کنید تا هادی داخلی آسیب نبیند.

• کنترل ولتاژ سمت دوربین: پس از نصب، با یک مولتی‌متر ولتاژ DC را در سمت دوربین اندازه بگیرید؛ اگر افت زیاد است، طول کابل یا مقطع هادی را بازبینی کنید.

چرا کابل RG59 ترکیبی CCAM میسون برای شما منطقی است؟

اگر:

• دنبال کاهش هزینه هستید،

• متراژ کابل‌کشی شما در محدوده استاندارد است،

• پروژه در رده مسکونی، اداری یا فروشگاهی است،

این کابل، یکی از منطقی‌ترین انتخاب‌هاست. شما با یک کابل، هم تصویر را منتقل می‌کنید و هم برق را، بدون اینکه مجبور شوید هزینه یک کابل تمام‌مس سنگین و گران را پرداخت کنید.

پرسش‌های متداول (FAQ)

آیا این کابل برای دوربین‌های 4K مناسب است؟

برای دوربین‌های آنالوگ HD با رزولوشن‌های متعارف (مثلاً ۲ تا ۴ مگاپیکسل) در متراژهای معمول، عملکرد خوبی دارد. برای سیستم‌های فوق‌حساس یا 4K در متراژهای بالا، استفاده از کابل تمام‌مس پیشنهاد می‌شود.

حداکثر طول پیشنهاد شده برای این کابل چقدر است؟

بسته به کیفیت تجهیزات و نوع دوربین، معمولاً تا حدود ۳۰ تا ۶۰ متر برای ترکیب تصویر و برق، بدون افت محسوس کیفیت تجربه خوبی به دست می‌آید. برای طول‌های بالاتر، پیشنهاد می‌شود از منابع تغذیه نزدیک‌تر یا کابل با مقطع/جنس بهتر استفاده کنید.

آیا امکان استفاده در فضای باز وجود دارد؟

روکش PVC این کابل در برابر شرایط معمول ساختمانی مقاوم است؛ در فضای باز و زیر نور مستقیم آفتاب، بهتر است از لوله، داکت یا کانال محافظ استفاده شود تا طول عمر کابل افزایش یابد.

جمع‌بندی نهایی

کابل RG59 ترکیبی CCAM میسون ۹۶ رشته (2×96×0.7) یک راه‌حل هوشمندانه برای پروژه‌های اقتصادی است؛ جایی که می‌خواهید کابل‌کشی تمیز، منظم و کم‌هزینه داشته باشید و در عین حال، کیفیت تصویر دوربین‌ها در متراژهای استاندارد حفظ شود.
